循環水處理技術
轉爐連鑄工程配套的水處理系統是指分工界面紅線內的全部水處理系統設備設施及其各項附屬設施以及業主方特別指定的設備設施及其各項附屬設施。
主要內容如下：
轉爐氧槍凈環水系統：主要用戶為轉爐氧槍、副槍。
轉爐凈環水系統：主要用戶為轉爐本體、轉爐稀油站、轉爐一次除塵、環境除塵風機及稀油站、脫硫液壓站等設備，轉爐區域各層平臺灑水降塵。
精煉爐軟環水系統：主要用戶為L(zhǎng)F精煉爐及SVC。
連鑄結晶器軟水循環水系統：主要用戶為連鑄結晶器。
連鑄間接冷卻水系統：主要用戶為間接冷卻的連鑄機設備。
冷媒水系統：主要為蒸發空冷器提供噴淋水。
連鑄濁環水系統：主要供給連鑄機二次噴淋冷卻和設備直接冷卻。
連鑄安全供水系統：主要為連鑄機事故保安供水。
循環泵站紅線范圍內消防系統。
生產－消防給水系統。
軟水給水系統。
生產廢水排放系統：主要為本工程產生的廢水進行收集，確保達標排放。
連鑄旋流井內所有給排水設備設施及其附屬設施。
本系統主要供給用戶為轉爐氧槍，系統使用泵組將循環水加壓，管道明設進入綜合管廊，使用后的水僅溫度升高，未受其它污染，回水經管道經綜合廊利用余壓進入開式冷卻塔降溫，進入吸水井，循環使用。
設置旁流過濾器對凈環水進行處置，水量為循環水總量的5%。
管路采用單供單回的供水形式，系統的滲漏、蒸發及排污水量，由生產新水管網供給。
本系統主要供給用戶為轉爐本體、轉爐稀油站、一次除塵、環境除塵風機及稀油站等。系統使用泵組將循環
水加壓，管道明設進入綜合管廊，使用后的水僅溫度升高，未受其它污染，回水管道由綜合管廊進入熱水井，由熱水上塔泵加壓進入開式冷卻塔降溫后，進入冷水吸水井，循環使用。
設置旁流過濾器對凈環水進行處置，水量為本系統凈環水及冷媒水總量的5%。
管路采用單供單回的供水形式，系統的滲漏、蒸發及排污水量，由生產新水管網供給。
本系統主要供給用戶為L(zhǎng)F精煉爐及SVC，系統使用泵組將循環水加壓，通過綜合管廊明設進入車間各用戶，使用后的水僅溫度升高，未受其它污染，回水管道利用余壓進入蒸發空冷器降溫后，進入冷水吸水井，循環
使用。
管路采用單供單回的供水形式。系統的滲漏、蒸發及排污水量，由廠區軟水管網供給。
連鑄結晶器循環水系統用戶為連鑄結晶器。連鑄機泵組、供回水管路均獨立設置。
系統使用泵組將循環水加壓，通過綜合管廊明設進入車間各用戶，使用后的水僅溫度升高，未受其它污染，回水管道利用余壓進入空冷器降溫后，進入吸水井，循環使用。
設置蒸汽管道用于連鑄投產初期軟水的加熱，加熱管池內部分使用材質不低于304不銹鋼。
連鑄結晶器供水量應能根據生產工藝要求，具備水量調節功能（變頻）。
管路采用單供單回的供水形式，系統的滲漏、蒸發及排污水量，由軟水管網供給。
系統使用泵組將循環水加壓，通過綜合管廊進入車間各用戶，使用后的水僅溫度升高，未受其它污染，回水管道利用余壓進入冷卻塔，進入吸水井，循環使用。
設置旁流過濾器對凈環水進行處置，水量為循環水量的5%。
管路采用單供單回的供水形式，系統的滲漏、蒸發及排污水量，由工業新水管網供給。
本系統為蒸發空冷器提供噴淋水。泵組將水送至空冷器進行噴淋換熱，換熱后的水落入水箱，經回水槽回到冷媒水井，循環使用。
系統的滲漏、蒸發及排污水量，由生產新水管網供給。
設置旁流過濾器對凈環水進行處置，水量為循環水量的5%。
本系統為蒸發空冷器提供噴淋水。泵組將水送至空冷器進行噴淋換熱，換熱后的水落入水箱，經回水槽回到冷媒水井，循環使用。
系統的滲漏、蒸發及排污水量，由生產新水管網供給。
設置旁流過濾器對凈環水進行處置，水量為循環水量的5%。
連鑄機二次噴淋冷卻水
本系統用戶主要為連鑄機二次噴淋冷卻各用戶，連鑄機二次噴淋冷卻水供水量應能根據生產工藝要求，具備水量調節功能（變頻）。
各用戶的水與設備、坯料直接接觸后落入鐵皮溝，進入共用旋流井進行沉淀處理。
管路采用單路供水的敷設方式，系統的滲漏、蒸發及排污水量，由生產新水管網供給。
連鑄機設備直接冷卻水
本系統用戶主要為連鑄機設備直接冷卻各用戶，連鑄機泵組、管路均獨立設置。各用戶的水與設備直接接觸后落入鐵皮溝，進入共用旋流井進行沉淀處理。
管路采用單路供水的敷設方式，系統的滲漏、蒸發及排污水量，水源來自生產新水管網。

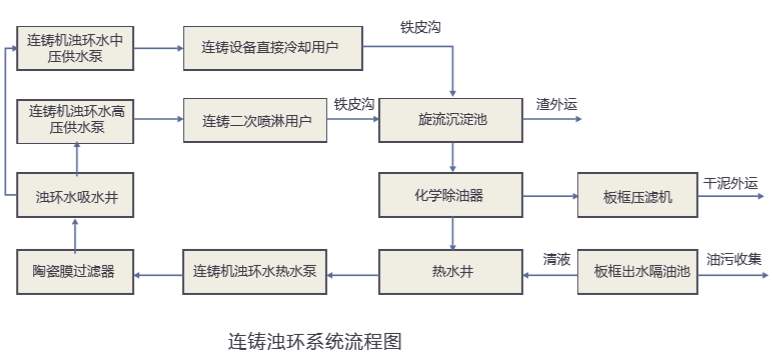

連鑄濁環水處理系統
各連鑄機共用一座旋流井，濁環水進入旋流井沉淀后，一部分用泵加壓用于沖渣，。沉淀池內另一部分濁環水經提升泵組加壓送化學除油器進行二次沉淀及除油處理，處理后的水進入熱水井，由熱水泵組提升后進入陶瓷膜過濾器過濾后，再進入冷卻塔降溫落入濁環冷水池，由各泵組再次提升，循環使用。
系統的蒸發及排污水量，由補水閥根據水池液位自動（或手動）進行補充，水源來自生產新水管網。凈環水系統排污水排入濁環水。
連鑄污泥脫水采用板框壓濾機進行?；瘜W(xué)除油器定時排出的污泥進入污泥調節池，上清液指標達到二冷水使用要求后送至熱水井。沉降污泥由渣漿泵注入板框壓濾機進行泥水分離，清水做隔油處理后回化學除油器，脫水后的污泥進入下方泥斗，由汽車外運至燒結工序。
陶瓷膜過濾器反洗出的泥水混合液排入污泥調節池，與化學除油器排出廢水一并進行處理。
連鑄安全供水系統用戶為連鑄機結晶器及連鑄二次噴淋冷卻水系統。每臺連鑄機各設置2臺柴油機泵，1臺服務結晶器循環水系統，1臺服務連鑄二次噴淋冷卻水，旋流井內設置1臺柴油機泵，滿足2臺連鑄機同時事故狀態下的保安要求。各保安水泵供水時間不低于60分鐘。
旋流沉淀池設置以下防淹措施：
設置遠程與就地機械液位計各1個，2個液位進行比對，及時發現遠傳信號失真或錯誤。
設置兩個攝像頭，1個觀察鐵皮溝末端，1個觀察泵組運行及就地機械液位。
設置專用調節泵與電動回流閥。
設置專用保安柴油泵。
設置四點式液位控制模型，配套專用調節泵與電動回流閥。

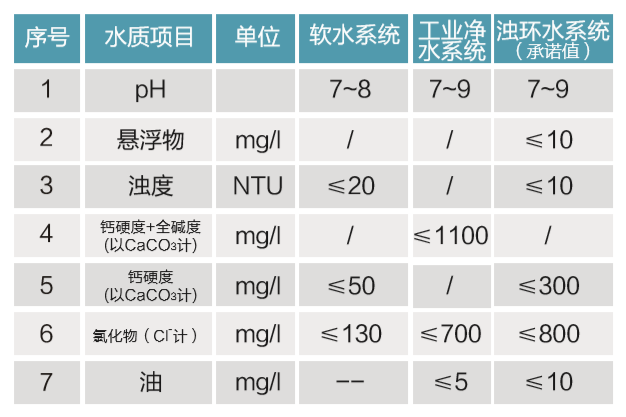

濁環水、凈環水、軟水各循環系統分別設置水質在線監測裝置。（檢測指標為pH、氯離子、濁度等），硬度檢測承包方提供人工檢測數據。
各水池設置在線清理系統，對吸水井部分進行在線清淤，排出的水進入連鑄濁環水系統進行沉淀。
設置檢修水池，可以至少將系統最大一次檢修外排水存入池（有效容積不低于700m）中，避免檢修水外排。
水系統運行與主線生產同步率100%。
智能調節水量、水壓、水溫、控制水質，智能加藥,實現水系統自適應運行。
設置空冷器集中噴淋泵組，實現噴淋水質可控，有效延緩空冷器結垢速率。
電氣“防閃跳”設置安全可靠，全面提升設備運行保障率。
智能節水
各系統流量檢測100%覆蓋。
根據水質在線監控?cái)?shù)據，智能調節系統串級補水，主動節水、安全節水。
智能節電
變頻器控制使工況平順調節，實現水系統自適應節能。
智能檢修
實現設備健康監測，智能判斷，快速檢修，提高設備完好率。
與業主生產同步率100%，滿足業主正常生產及環保排放要求，保證指標，節能減排。
液壓板框壓濾，提高壓濾效率及濾餅含固率，總圖布置污泥外運路徑簡單快捷，保持廠區、作業現場及運輸線路環境衛生。
以先進的技術，文明的操作方式，安全的搞好生產運行。
重點處理焦化廢水，專用加藥，加速懸浮物沉降，高效去除泡沫，保證水質要求。
系統化學清洗預膜，保證系統長期穩定、安全運行。
每次檢修開啟柴油機泵并做好設備運行記錄，并適時倒換備用柴油機泵，確保系統全跳電或系統壓力低于正常水平時及時開啟，避免緊急情況設備無法正常運轉。
嚴格遵守煤氣區域作業安全管理實施細則，重點加強對相關方安全管理監督。
定期組織車間定期開展連鑄漏油等應急演練。
接到業主通知后，保證五分鐘內具備緊急供水條件。
化學除油器定期沖洗，每月沖洗一遍。
全部廢舊濾布、廢舊冷卻塔及化學除油器填料等由我方進行合法化、無害化處理。
通過招標方式，找有處理資質廠家進行回收或與材料生產廠家協商進行回收處理。
回收方在回收過程中嚴格按照現行規定執行，制定回收方案，并與業主討論方案可行性，避免出現運輸處理中二次污染。
化學除油器廢油由我方嚴格按照業主要求及時運送至業主指定場所，保持現場整潔衛生。
板框壓濾機處理后的污泥嚴格按照業主要求執行。
生產廢水根據水質檢測結果，進行排污作業，排污管道設置流量檢測。生產廢水按照要求排至附近大公輔系統的排水檢查井，最終通過大公輔管網進入廢水處理廠。
首要目標 滿足業主正常生產及各項環保要求
安全紅線 堅持安全第一、預防為主、綜合治理
服務意識 服從業主管理，時刻維護業主形象及利益
長期合作 移交保證系統正常達標，建立長期合作機制
